OPEC開路渦度相關測量系統

OPEC開路渦度相關測量系統是一套堅固耐用,操作簡便,獨立完整的渦度相關通量監測系統。

一、用途

一套堅固耐用,操作簡便,獨立完整的渦度相關通量監測系統。

二、原理

由OP-2 (CO2 / H2O分析儀)監測CO2 / H2O,超聲風速儀R3-50監測三維風速,大氣溫度,配套軟件EDDYSOFT對相關監測數據自動計算,獲取實時通量值,包括CO2 通量, H2O通量,感熱通量,潛熱通量。

三、特點

  1、CO2/H2O開路系統;

  2、高質量超聲風速計;

  3、軟件EDDYSOFT提供了強大數據采集處理功能;

  4、系統高度集成,安裝,操作步驟簡潔明了。

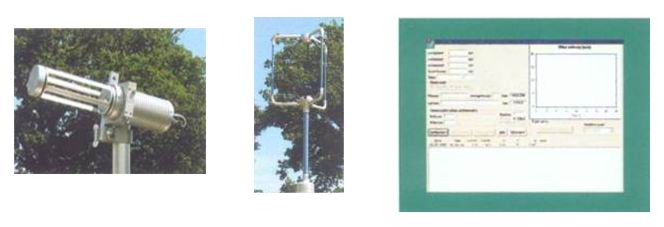

四、組成

  1、OP-2 CO2/H2O分析儀:依NOAA設計發展的開路系統,有效的克服了傳統閉路系統中的響應時滯問題。

  2、R3-50超聲風速計:高速、研究級風速計,環境適應性強。

  3、EDDYSOFT數據處理軟件:德國Max Plank學會研發,任意安裝在各種個人電腦上,基于各種windows 操作系統,廣泛應用于全球生態系統研究領域。

  4、供電單元、數字轉換器、防水機箱及支架等。

五、技術指標

  1、OP-2 開路CO2/H2O分析儀

   (1)測量技術:開路系統,絕對測量,紅外分析儀(NDIR),同步CO2/H2O測量

   (2)CO2一般標定測量范圍: 200~600ppm

   (3)CO2測量分辨率: 0.02ppm

   (4)H2O一般標定測量范圍:0~40mb

   (5)H2O測量分辨率:0.05mb

   (6)光學通路:80cm(4×20cm折射路徑)

   (7)過濾采樣系統:3個窄波段過濾器,采樣率:3000RPM(50Hz)

   (8)模擬/數字輸出:15Hz,用戶可選;具有溫度補償。

   (9)供電要求:12V DC(9.5~18V)

   (10)結構:鍍鋁,防水設計

   (11)操作溫度:-25℃~+45℃

   (12)重量:2Kg

  2、R3-50超聲風速計

   (1)超聲測量:采樣率:50Hz,參數:UVW,聲速

   (2)風速測量范圍:0-45m/s

   (3)風速測量分辨率:0.1m/s

   (4)風速測量精度:<±1% RMS

   (5)風向測量范圍:0~360°

   (6)風向測量分辨率:1°

   (7)風向測量精度:<±1°

   (8)聲速范圍及分辨率:300~370ms-1,0.01ms-1

   (9)聲速精度:<±0.5%(20℃時)

   (10)數字輸出:通訊:RS422全雙功,8個數字位,1個停止點,無奇偶校驗,波特率:2400-115200,輸出速率:0.4~50s-1

   (11)供電要求:9~30V DC <4W

   (12)操作溫度:-40℃~60℃

   (13)防水等級:IP65

   (14)重量:1Kg

六、產地:英國
