一、系統特點

  1.新穎性：以前沿技術為導向，與實驗相結合。

  2.開放性：開放式設計，用戶可以利用裝置資源進行二次設計。

  3.實用性：采用準實物設計。

二、實驗臺的組成

  1.太陽能系統：太陽能集熱器、蓄熱水箱、變頻水泵；

  2.控制系統：太陽能控制器；

  3.采暖系統：地面盤管；

  4.TRM—2A型太陽熱水系統性能測試儀；

  5.配套管件。

三、實驗臺系統圖

  1.太陽能＋地板采暖

太陽能地板采暖

2.太陽能＋地板采暖＋生活熱水

四、實驗臺的主要功能

  1.掌握太陽能系統的基本原理，使學生理解各個部件的用途。

  2.太陽能熱水系統、太陽能＋地板采暖系統。

  3.分析當?shù)厝瓴煌氖彝鈼l件下，利用太陽能制備生活熱水、太陽能供暖的可行性和經濟性，掌握其基本規律，為進一步地深入研究、應用積累實驗數據。

  4.對在相同的熱負荷條件下，調整太陽能集熱器面積、蓄熱水箱容積，找出最佳的太陽能地板輻射采暖太陽能集熱器面積、蓄熱水箱容積的配比。

  5.根據進出口溫度不同，分析全年熱泵系統的COP，確定太陽能＋水源熱泵空調冷熱源系統比例。

五、檢測內容

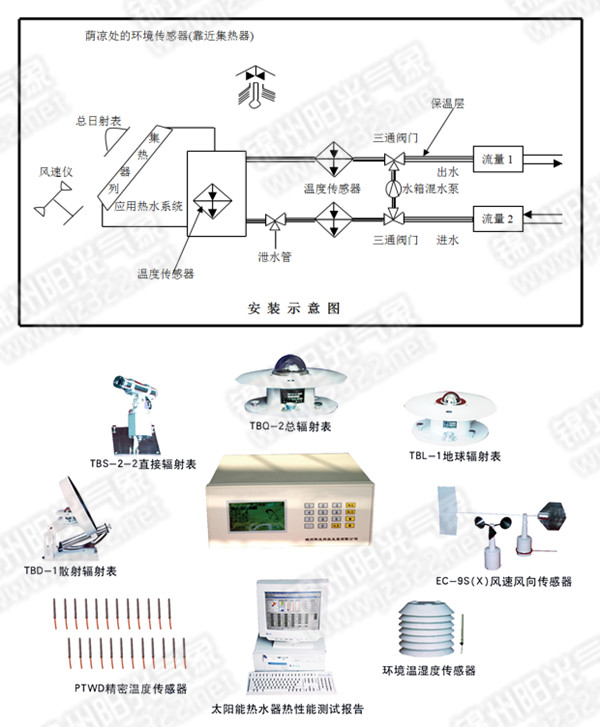

系統執行國標GB/T18708 ，GB/T19141，GB/T20095-2006太陽熱水系統性能評定規范等要求方法測試（熱性能：日有用得熱量，升溫性能，儲水箱保溫性能等指標)。
