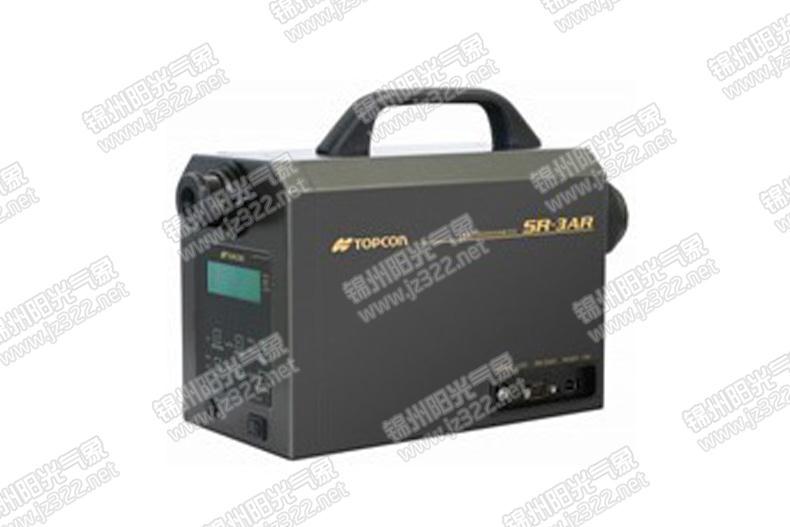

JZYG-3AR型分光輻射度計

適用于顯示器、光源的分光分布、亮度、色度與相關色溫度的非接觸測定。拓普康JZYG-3AR機型,可以作為廣大用戶的標準儀器加以使用。

一、概述

順應顯示設備高對比度等品質提升之潮流,高精度測定亮度、色度。適用于顯示器、光源的分光分布、亮度、色度與相關色溫度的非接觸測定。當今社會,人們對FPD(平板顯示器)、光源的品質要求越來越高。因此,對于計測儀器的測定基準也更為嚴格。顯示行業內,從低亮度到高亮度,其動態范圍的高對比度測定需求不斷增加;與此同時,除了光度值、色度值之外,需要對光源的發光光譜進行高精度管理的客戶數量也不斷增加。順應上述需求,在業內獲得廣泛好評的原有JZYG系列機器之基礎上,開發出了操作更為方便、測定更為穩定的JZYG-3AR產品,該產品可以作為廣大用戶的標準儀器加以使用。

二、主要用途

 1. 能測定超低亮度

測定角2° 0.1~3,000cd/㎡
測定角1° 0.3~9,000 cd/㎡
測定角0.2° 7.5~70,000 cd/㎡
測定角0.1° 30~300,000 cd/㎡

 *適用于顯示器、特別適合于測定黑輝度(超低亮度),汽車儀表、音響等細微面積的低亮度領域的高精度測定。

2. 搭載高速(HIGH SPEED)測定模式

由于搭載了高速(HIGH SPEED)測定模式,從而實現了低亮度的高速測定。

  測定時間:約1秒-17秒

*和NORMAL SPEED模式的精度保證不同。

3. 無需預熱

在精度保證范圍內,無需預熱。

4. 高精度

能實現亮度精度:±2%以內、色度精度:⊿x⊿y±0.002以內的高精度測定(JZYG-3AR:測定角2°0.1 cd/㎡以上,對于標準A光源)。

*NORMAL SPEED模式時

5. 可測定光譜

 進行分光輻射亮度測定,因此,能管理光源的發光光譜。

6. 高精度測定閃爍光源

同步測定功能、積分時間延時功能,測定閃爍光源時,通過輸入同步信號,能自動檢出點燈頻率進行測定。此外,也可以任意設定頻率。積分時間延時功能,使測定結果更為穩定。

7. 測定角度電動切換可使用電腦控制

從電腦上可以自由切換JZYG-3AR的測定角(2°/1°/0.2°/0.1°)。

8. 數據處理軟件為標配附件

在Windows下可以運行的測色軟件(CS-900),是本儀器的標準配置。通過電腦,能遙控JZYG-3AR主機,收集、保存測定數據,顯示光譜圖和色度圖。

三、規格、參數

光學系統 對物鏡:f=82mm F=2.5/目鏡:觀察視野5°、屈光度調整范圍:±5diopt
波長分散素 衍射光柵
光線采集 電子冷卻型線性排列傳感器
測定角 2°/1°/0.2°/0.1°電動切換式
測定距離 350mm-∞(從對物鏡金屬件前端開始的距離)
測定直徑 測定角 測定距離(從對物鏡金屬件前端開始的距離)
350 400 500 600 800 1000 2000 5000
10.0 11.7 15.1 18.6 25.4 32.2 66.4 169
4.99 5.84 7.55 9.26 12.7 16.1 33.2 84.4
0.2° 1.00 1.17 1.51 1.86 2.54 3.22 6.64 16.9
0.1° 0.50 0.59 0.76 0.93 1.27 1.61 3.32 8.44
測定波長范圍 380nm-780nm
波長精度 ±0.3nm(在Hg光譜線上)
光譜波長幅度 5-8nm(半值幅度)
波長分解能力 1nm
測定模式 自動/手動(累計時間/頻率)、外部垂直同步信號輸入
測定內容 分光輻射亮度(W.sr-1 .m-2nm-1)
演算內容 輻射亮度(Le;W.sr-1 .m-2),亮度(Lv;cd.m-2)
CIE1931色度坐標xy,CIE1976色度坐標u,v,,三刺激值XYZ
相關色溫度(Tc;K)及偏差,CIE表色系2°/10°
直線性 亮度:±2% 色度(x,y):±0.002(對于標準A光源)
重復精度 亮度:0.3%(0.1cd/㎡以上) 色度:0.0005(0.1cd/㎡以上)
測定范圍(cd/㎡)(針對標準A光源) 測定角
0.1~3.000
0.3~9.000
0.2° 7.5~70.000
0.1° 30~300.000
偏光特性 亮度1%以下 分光輻射亮度2%以下(400-780nm)
測定時間 NORMAL SPEED模式:約1-31秒  HIGH SPEED模式:約1-17秒(不含和PC的通信時間)
界面 RS-232C:波特率:4800/9600/19200/38400bps;奇偶性:奇數/偶數/無;數據長度:7/8bits;截止位:1/2bits
USB;USB2.0
電源 專用AC電源適配器  AC100V-240V,50/60Hz,DC-12V
消費電力 34W
使用條件 溫度:5℃-35℃  濕度:80%R.H以下(無結露)
外形尺寸 約406mm(長)×150mm(寬)×239mm(高)
重量 約5.5Kg(僅指主機)

※所謂測定距離,指的是從對物鏡金屬件前端的距離。

※本樣本內記載的數值為設計基準值,與實際的直徑多少會有出入。

四、JZYG-3AR標準配置

JZYG-3AR主機 1臺
AC電源適配器(ZV-18) 1個
存放箱 1個
CD-ROM(測色軟件CS-900/CS-900CF工具/操作說明書 1盤
快速(簡易型)說明書 1冊
USB數據線 1根
物鏡蓋 1個
