JZYG-SM型光環境測試系統

用途:城市夜景照明研究、測試 亮度、色度測試 光環境測試

一、概述

JZYG-SM光環境測試系統是采用圖像處理技術進行動光環境測試的系統.整個系統包括了一個光信息的采集系統及一個光信息的處理系統。該系統的光信息的采集系統是通過經標定的數碼相機來實施的。當需要采集1800半球空間的光信息時則可在數碼相機前面加上經過標定的魚眼鏡頭。光信息的處理系統是用普通的計算機配合相應的軟件來實施的。這些數碼相和計算機除了能完成該系統的測試任務外,它原來的功能不受影響。JZYG-SM光環境測試系統是一套多功能的測試系統,不同的功能主要通過不同的軟件來完成,所用的主要硬件相同.因此該系統是一種非常經濟實用的,而且它還具有一般常用儀器所達不到的功能。

二、目前該系統的測試功能

  1. 亮度及色度;

  2. 眩光;

  3. 照度(平面照度、柱面照度、標量照度);

  4. 采光系數;

  5. 日照現場檢測。

三、亮度及色度測試系統

本系統便于進行現場測試,到現場去只需攜帶本系統配備的數碼相機,將所需測試的目標物拍攝下來,事后可根據照片拍攝時的曝光時間、光圈大小及感光度,用所配備的軟件進行處理。處理后可取得:

(1)圖像中任一點的亮度:分辨率0.01cd/m2;色座標(x,y)(u,v)分辨率0.0001;

(2)任一范圍內亮度的平均值、最大值及最小值;

(3)整個圖像上各點的亮度分布圖。

本測試系統主要的特點是可測細小部位的亮度,尤其是遠距離測試,由于受采光張角的限制(一般亮度計分4檔左右),且普通亮度計是測試所有被攝取范圍內的亮度的平均值,所以無法準確反映某一點微小區域的亮度。本系統以像素為測試值的提取面積單位,故不受相鄰區域和背景的影響,這一特點在研究城市夜景照明時,更顯其實用性、可用性、科學性;測點的位置容易把握;測試空間中各點的光信息同時采集,且采集角度一致,因此所測的亮度分布不受光變化的影響;數據便于儲存、提取。本測試系統已在中國計量院進行技術檢測,對不同色彩、不同灰度的色卡,在同樣環境下測試比較的結果見下圖相關證書。

四、日照現場檢測

利用本系統不需要遮擋物的圖紙,可方便的測出周圍遮擋物對某點日光的遮擋情況.即能測出某月某日某時那個遮擋物擋住了該點的日光.測試時不受時間和天氣的影響.本系統適用于我國各地,本系統設備包括經標定的數碼相機、魚眼鏡頭、計算機及與數碼相機魚眼鏡頭相匹配的日照現場檢測軟件.。

五、眩光

眩光是光質量的一個重要評價指標,本測試內容在上述硬件及軟件的基礎上增加了經標定的魚眼鏡頭.其功能是可以讀出眩光源的亮度、立體角、背景亮度以及眩光源與視線的夾角??梢詫ρ9庾鞫康脑u價。

六、照度

本照度測試系統可進行平面照度、柱面照度、標量照度(球面照度)。其設備包括經標定的數碼相機、魚眼鏡頭、計算機及與數碼相機魚眼鏡頭相匹配的照度測試軟件及亮度測試軟件。其特點是不僅能測出某點的照度值,而且能測出各直射光源及各反射光源對該點形成的照度分量。也就是說可以分析出各個窗、燈及反射面對該點所做的貢獻。

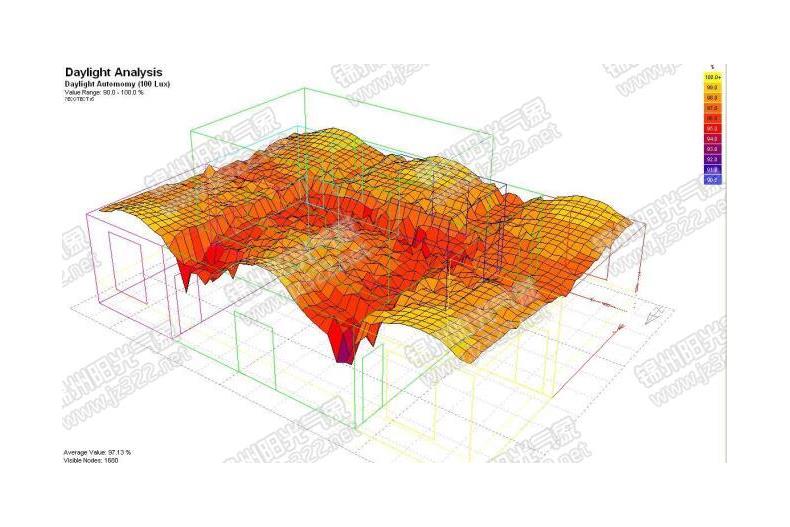

七、采光系數

本采光測試系統測試時不受氣候的限制,即在晴天可測出標準全云天情況下的采光系數;在陰天可測出某地某日某時某方向標準晴天空下室內某點的采光系數。而且可以測出各窗及各反射面對該點形成的采光系數分量。也就是說可以分析出各個窗、及反射面對該點所做的貢獻。

八、訂貨說明

訂貨號 名稱 測試項目
亮度、色度 眩光 照度 采光系數 日照
SM001 數碼相機 V V V V V
SM002 魚眼鏡頭   V V V V
SM003 筆記本電腦 V V V V V
SM004 測試箱及平臺         V
SM005 亮度色度軟件 V V V V
SM006 眩光軟件   V
SM007 照度軟件     V V
SM009 采光系數軟件       V
SM010 日照軟件         V

說明:

1、數碼相機只能用佳能5D、魚眼鏡頭用適馬180度。

2、筆記本電腦用戶可選。
